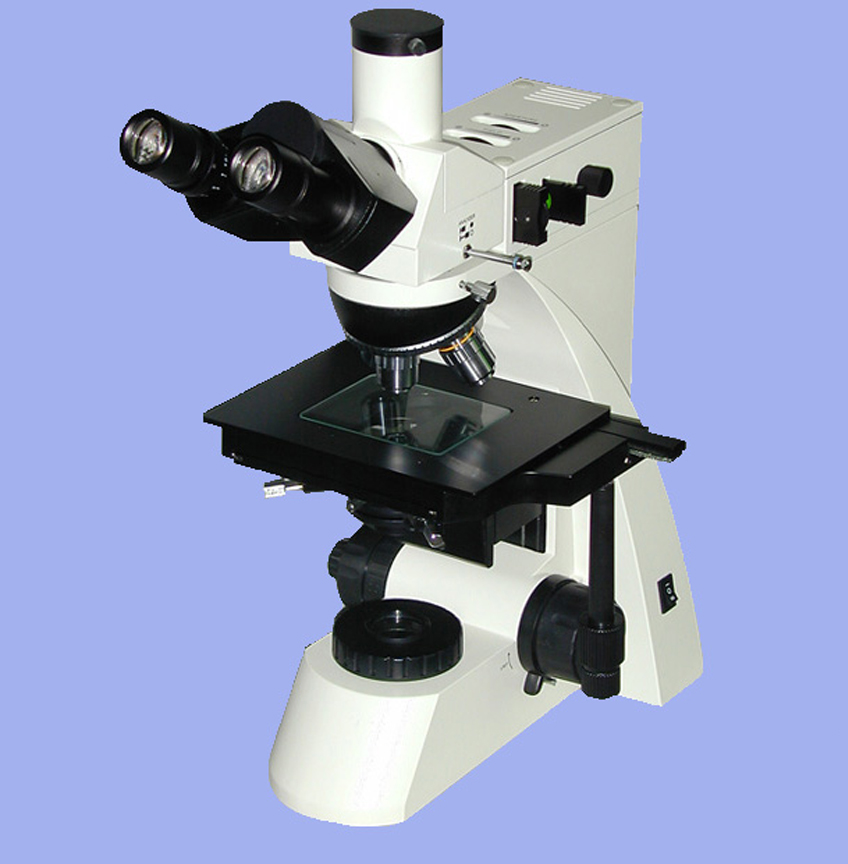

研究型正置金相顯微鏡MCK-50MC
MCK-50MC系列研究型全新研究級金相顯微鏡集CAIKON 多項創新于一身，從外觀到性能都緊跟設計風向，致力于拓展工業領域全新格局。MCK-50MC秉承CAIKON不斷探索、不斷超越的品牌設計理念，為客戶提供完善的工業檢測解決方案。
詳細介紹
技術參數
|
研究型（光伏電池板檢測顯微鏡）金相顯微鏡：MCK-50MC
|
一、研究型金相顯微鏡儀器的主要用途和特點
MCK-50MC系列研究型全新研究型金相顯微鏡集CAIKON 多項創新于一身，從外觀到性能都緊跟設計風向，致力于拓展工業領域全新格局。MCK-50MC秉承CAIKON不斷探索、不斷超越的品牌設計理念，為客戶提供完善的工業檢測解決方案。
■多檔分光比觀察頭設計
全新MCK-50MC系列觀察筒，采用寬光束成像系統設計，支持26.5mm寬視野觀察，帶給您全新的大視野體驗。
兩檔式正像鉸鏈三目觀察筒，保證樣品的移動方向與您通過目鏡觀察到的方向一致，使操作得心應手。
三檔式鉸鏈三目觀察筒，在成像光線100%用于雙目觀察或三目攝影的基礎上，增加一檔20%用于雙目觀察，80%用于顯微攝影，方便用戶同時對鏡下圖像與視頻圖像進行對比觀察；
■偏振系統
偏振系統包括起偏器和檢偏器，可做偏光檢測，在半導體和PCB檢測中，可消除雜光，細節清楚。檢偏器分為固定式檢偏器和360度旋轉式檢偏器。360°旋轉式檢偏器可在不移動標本的情況下，方便的觀察標本在不同偏振角度光線下呈現的狀態。可在偏振系統的基礎上加載舜宇全新研發微分干涉器，建立諾曼爾斯基微分干涉襯比系統。
■諾曼爾斯基微分干涉襯比系統
全新研發的U-DICR微分干涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，如LCD導電粒子，精密磁盤表面劃痕等。
■中性密度濾色鏡連動明暗場觀察設計
照明器前端的撥桿可使明暗場觀察切換方便，并帶有中性密度濾色鏡（ND50）聯動功能。由于暗場觀察時通常需要將光源開得比明場觀察亮度高，此功能設計可以避免用戶在由暗場切換至明場時，眼睛不會受到強光的刺激，提高使用的舒適性。
■物鏡轉換器，多孔可選
多孔物鏡轉換器可以對同一個標本的觀測點進行連續的合理的低、中、高放大倍率觀察。全新的物鏡轉換器將光軸與轉動軸之間的夾角降低到15°，提高了對中精度和齊焦精度，且外觀緊湊。
MCK-50MC研究型顯微鏡是將光學顯微鏡技術、光電轉換技術、計算機成像技術緊密地結合在一起而開發研制成功的一項高科技產品。既可人工觀察金相圖像,又可以在計算機上很方便地適時觀察金相圖像，并以隨時捕捉下來,從而對金相圖譜進行分析,評級等,還可以保存或打印出高像素金相照片。
|
|
二、研究型金相顯微鏡MCK-50MC儀器的主要技術指標
|
|
光學系統
|
無限遠色差校正光學系統
|
|
觀察筒
|
30°傾斜，正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0或0:100
30°傾斜，倒像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，三檔分光比雙目:三目=100：0或20:80或0:100
|
|
目鏡
|
高眼點大視野平場目鏡PL10X25mm，視度可調
高眼點大視野平場目鏡PL10X25mm，帶單刻度十字分劃板，視度可調
高眼點大視野平場目鏡PL10X26.5mm，視度可調
高眼點大視野平場目鏡PL10X26.5mm，帶單刻度十字分劃板，視度可調
|
|
物鏡
|
明暗場半復消色差金相物鏡（5X、10X、20X、50X、100X）
明場半復消色差金相物鏡（5X、10X、20X、50X、100X）
|
|
物鏡轉換器
（帶DIC插槽）
|
明暗場5孔轉換器，明暗場6孔轉換器
明場6孔轉換器，明場7孔轉換器
|
|
機架
|
透反兩用機架, 低手位粗微同軸調焦機構。粗調行程25mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統,雙路電源輸出，采用數字調光，具有光強設定與復位功能、反射/透射光切換開關,內置透射光濾色鏡（LBD、ND6、ND25)
反射用機架, 低手位粗微同軸調焦機構。粗調行程25mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能
|
|
載物臺
|
右手位4英寸機械平臺，行程105mmx102mm，帶Y軸鎖定機構，可帶透射系統擋光板，帶玻璃載物臺板
|
|
聚光鏡
|
搖出式消色差聚光鏡（N.A.0.9）
|
|
反射照明器
|
明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調；帶明暗場照明切換裝置；帶濾色片插槽，帶起偏鏡/檢偏鏡插槽
|
|
燈室
|
12V100W鹵素?zé)羰遥浮⒎瓷渫ㄓ茫A(yù)定中心
|
|
其他附件
|
攝影攝像附件：0.5X，C型接口，可調焦
起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板
DIC微分干涉組件
反射用干涉濾色片：藍色≤ 480nm
綠色：520nm-570nm
紅色：630nm-750nm
色平衡片（白光）
高精度型測微尺，格值0.01mm
|
|
|
|
|
四、研究型金相顯微鏡系統的組成
|
|
1、金相顯微鏡MCK-50M
2、電腦適配鏡
3、彩色數字?jǐn)z像器(CCD)
4、計算機（選購）
|
|
|
|
五、研究型金相顯微鏡選購部分
|
|
1.金相分析軟件DM-3000
2.500萬像素成像器
|
|
|
|
六、研究型金相顯微鏡同類儀器的比較
|
|
1、DMM-800C正置金相顯微鏡
2、DMM-800D電腦金相顯微鏡
|
|
|
|
七、光伏電池板檢測顯微鏡相關設備及其太陽能顯微鏡配件
|
|
