內窺鏡模組
隨著科技的進步和檢測手段的發展，非光纖電子內窺鏡是取代傳統光纖內窺鏡和后置攝像機的產品，其原理在于將傳統的后置式攝像機的制造工藝高密度集成，體積縮小約1200倍，使其可置于窺頭（探頭）前端，直接將圖像信息反饋。使圖像質量有了本質上的提升。解決了光纖的像素數少、成像質量低、傳像束易斷絲（即平時所說的“黑點”），光源利用率低等問題。高分辨率、圖像質量的根本保證。
詳細介紹
技術參數
產品概述
電子內窺鏡的核心部件
隨著科技的進步和檢測手段的發展，非光纖電子內窺鏡是取代傳統光纖內窺鏡和后置攝像機的一款產品，其原理在于將傳統的后置式攝像機的制造工藝高密度集成，體積縮小約1200倍，使其可置于窺頭（探頭）前端，直接將圖像信息反饋。使圖像質量有了本質上的提升。解決了光纖的像素數少、成像質量低、傳像束易斷絲（即平時所說的“黑點”），光源利用率低等問題。高分辨率、圖像質量的根本保證CK系列電子內窺鏡圖像系統均采用CCD(Charged Coupled Device)圖像傳感器，可實現低照度成像等特殊要求。

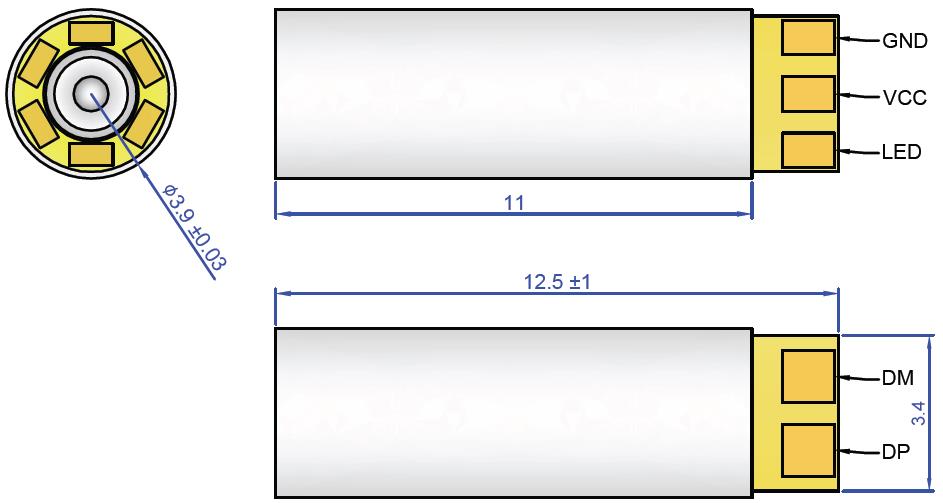

產品性能指標
|
ITEM
|
DESCRIPTION
|
|
Model NO
|
1020U
|
|
Image device
|
1/9” High Color Sensor
|
|
Pixel Size
|
1.4μm x 1.4μm
|
|
Effective Picture Element
|
1280(H) x 720(V)
|
|
AGC
|
Auto
|
|
AES
|
Auto
|
|
AWB
|
Auto
|
|
Dynamic Range
|
68dB
|
|
S/N Ratio
|
37dB
|
|
Lens Construction
|
1G +2P + IR CUT
|
|
Lens F/NO
|
F4.0
|
|
Lens View Angle(Fov)
|
Fov (D):90° ±5°
|
|
Focus Range
|
8mm – 40mm
|
|
Light Source
|
6pcs High Luminous White LED
|
|
Power input
|
DC 5 V
|
|
Output System
|
USB2.0 (UVC,OTG)
|
|
Power Consumption
|
TBD
|
|
Operating Temperature
|
-10°C to +50°C
|
|
Operating Humidity
|
30%~90%Rh
|
|
TV Distortion
|
< 15%
|
|
Water Resistance
|
IP 67
|
◆圖像傳感器
1/9" CCD
頭部尺寸：對角線11mm，8.5mm×7.5mm
信噪比：大于49dB
白平衡：自動
照度：1 Lux F1.2 5600K
電子快門 ：自動（1/50—1/100000）
◆光學鏡頭
工業用自聚焦鏡頭（選配）
景深5mm~100mm
景深10mm~100mm
景深10mm至無窮遠
◆有效分辨率
720p,1080P
◆視頻信號
usb/hdmi
◆掃描系統
逐行掃描,幀率30/60
◆圖像控制單元CCU
尺寸：50mmX12mm
用于制造管徑15mm以上規格的管道內窺鏡,后置視頻信號線可延長至20米，100米（使用專用電源）
◆輸出
線號線長度：3~10米
輸出信號：HDMI
USB2.0輸出（選配）
4畫面凍結、VGA輸出（選配）
圖像記錄單元（選配）
產品注意事項
★該圖像模塊屬于精密電子器件，在儲藏、運輸及使用時，請勿劇烈振動，跌落，浸在水中或者在高溫高濕環境中使用。安裝過程中請勿弄臟、污染或劃傷CCD表面，請勿用力牽拉或用力彎折信號連接線。
★連接電源時請確保接線完全正確、電壓、電流完全符合后方可加電，否則將導致CCD燒毀等不可挽回的損失。
★該圖像模塊采用特殊工藝焊接，請勿自行拆下或更換主板及傳感器中任一器件，否則會造成損壞等后果。
|
|
|
|
內窺鏡附件
|
|
* 內窺鏡模組：上海蔡康內窺鏡廠專業設計各種內窺鏡模組
|
|
* 內窺鏡CCD：上海蔡康工業內窺鏡專業供應各種規格內窺鏡CCD，成像清晰，視域范圍寬
|
|
* 內窺鏡附件：上海蔡康工業內窺鏡廠專業供應電子內窺鏡和光學內窺鏡附件，包括內窺鏡卡口，液晶顯示器，視頻控制器，攝像機
|
|
* 內窺鏡攝像系統：上海蔡康工業內窺鏡廠專業供應內窺鏡高清攝像系統，1/6， 1/10 CCD
|
|
